? 華意電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。

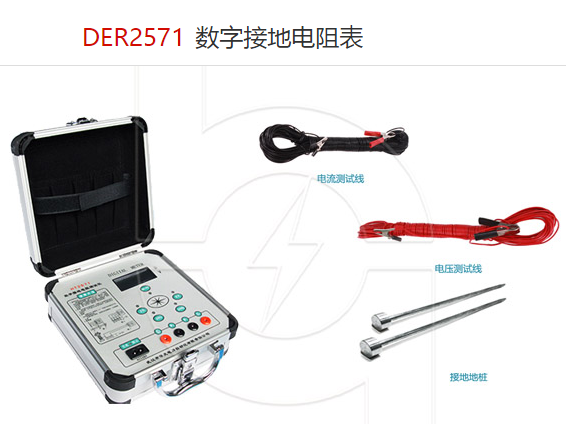

? 一.?接地電阻測試儀配備測量線，將該測量線的紅線組粗測量線接入測試儀紅色電流接線柱，紅線組細測量線接入紅色電阻檢測接線柱；黑線組粗測量線接入黑色電流接線柱，黑色組細測量線接入測試儀黑色電阻檢測接線柱。
? 二. 接通電源，開啟電源開關，顯示屏數碼管點亮。
? 三. 按需要選擇測試量程開關200 m或600 mΩ。開關彈出為200 mΩ量程，此時顯示電阻測量范圍是0—199.9 mΩ；開關按下為600 mΩ量程，此時顯示電阻測量范圍是0-600 mΩ。
? 四. 將電流調節旋鈕逆時針旋至零位。
? 五. 將上述兩組測量線的夾子端相互短路。
? 六. 手動測量
? 1. 將“定時”開關置“關”狀態。
? 2. 檢查2(3)－2(5)步驟無誤后，按下“啟動”按鈕，“測試”燈亮，調節“電流調節”旋鈕并觀察顯示屏電流值至所選擇的電流值。
? 3. 將“預設／測試”開關置“預設”狀態，調節“報警電阻調節”電位器，預設報警電阻值。
? 4. 按下“復位”鈕，切斷輸出電流，同時將“電流調節”旋鈕旋至最小；將測試夾分開，分別接到被測物的測試點。
? 5. 按下“啟動”鈕，“測試”燈亮，調節“電流調節”旋鈕至所需的電流值，然后讀下顯示屏顯示之電阻讀數，當被測物的接地區域電阻小于所設定的接地電阻報警值，儀器發出斷續聲光報警，反之，則不報警。如需停止測試則按動“復位”按鈕，“測試”燈熄滅，回路電流即可切斷，將被測夾從被測物上取下，以備下次測量。
? 七. 定時測量
? 1. 將儀器置“復位”狀態。
? 2. 按下“定時”開關置“開”位置，根據需要預設所需的測試時間。
? 3. 檢查2(3)－2(5)步驟無誤后，按下“啟動”按鈕，“測試”燈亮，顯示屏時間計數器開始倒計數，調節“電流調節”旋鈕并觀察顯示屏電流值至所選擇的電流值。
? 4. 將“預設／測試”開關置“預設”狀態，調節”報警電阻調節”電位器，預設報警電阻值。
? 5. 按動”復位”按鈕，切斷輸出電流，同時將”電流調節”旋鈕旋至最小；將測試夾分開，分別接到被測物的測試點。
? 6. 然后讀下顯示屏顯示之電阻讀數，當被測物的接地區域電阻小于所設定的接地電阻報警值，儀器發出斷續聲光報警，反之，則不報警。測試時間終了，自動切斷回路電流。將被測夾從被測物上取下，以備下次測量。
? 八. 本儀器具有開路報警選擇功能，若接地回路開路或測試夾與被測物沒有夾好，根據實際需要可選擇是否發出聲光報警。
? 九. 本儀器具有過電流保護功能，當回路電流超過30A時，儀器發出過電流聲光報警，過電流燈持續亮，蜂鳴器持續發聲，并自動切斷回路電流，按動”復位”按鈕，可取消報警狀態，并將”電流調節”旋鈕逆時針旋小一點，以備下次測量。
? 十. 本儀器采用除法器的原理，即R=U/I。當儀器處于”復位”狀態時，因I=0，所儀器電阻顯示視窗顯示為不定態，為正常現象。

? （1）表頭指針不動，包括檢查電池電壓及接地電阻測試儀測量時表頭指針都不動，“OK”燈亮。故障原因由表頭燒毀或連接表頭與線路板連線斷開引起，打開表頭面板，用手撥動指針，如指針不能自動回零，表明表頭已震壞；否則焊下表頭，用萬用表電阻檔測量表頭，如開路表明表頭已燒壞。再用萬用表電流電壓檔測量原連接表頭接頭，按下地阻儀檢查電壓按鈕，如萬用表有電壓指示，表明儀表故障由表頭損壞引起，更換新表頭后即可修復；如表頭完好，再打開儀器外殼，檢查表頭連線，如斷開接上即可。電纜交流耐壓試驗裝置適用于10kV、35kV等電纜的交流耐壓試驗。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。
? 此類故障通常都是由于儀器使用或運輸途中振動過大引起，因此本儀器在使用和運輸途中應注意防震，以免造成不必要的損壞。

? （2）檢查電池電壓正常而不能進行接地電阻測量。此故障通常是由于開關電源、交直流轉換、以及恒流輸出部分故障，用頻率計測量C端口。無820Hz交流輸出，可逐步檢查該部分電路，從輸出變壓器，開關管，振蕩電路等找出故障部分，更換新零件即可修復。
? （3）檢查電池電壓正常而進行接地電阻測量時測量數據不準，誤差大。此故障通常是由于檢測信號濾波及調效電路故障引起，最常見是濾波電感T1損壞引起，更換T1電感即可修好。
? （4）進行接地電阻測試儀測量時測量數據飄浮不定，時準時不準等。問題出在電阻儀與地樁（輔助電極）及被測接地體連接不好引起，常見有三條連接導線有斷開或接頭地方松，導致導電性能不好。如使用過程中發現導線與兩端的接頭金屬片斷開，一定要用焊錫重新把它焊牢，才能保證儀器的正常測量工作。
